水理計算は型ゲー｜求めるのは3つ、動作は1つ
余裕水頭・流量・管口径。別々に見える3パターンを、 「動水勾配を出す→流量図で読む」の1つの型にまとめます。
給水装置工事主任技術者の勉強を進めていて、給水装置計画論の 「水理計算」で手が止まった人は多いと思います。私もそうでした。
ウエストン公式、動水勾配、余裕水頭。テキストでこの言葉と記号が 並んだページに来るたび、そこだけ飛ばしていました。数学から離れて 何年も経った40代の頭には、式がやけに重く見えて、 「ここは後で」とすぐ閉じてしまったんです。
でも、先に結論を言います。水理計算で 答えとして求められるのは、たった3種類だけです。 余裕水頭・流量・管口径。この3つしかありません。 しかも、3つとも同じ型で解けます。
もう一つ、これは点数以上に大事なことです。 計算を後回しにし続けると、勉強全体の自信が、いつまでも持てません。 他の分野がどれだけ進んでも、計算に空白があると 「まだ受かる気がしない」感覚が消えない。模試の点が少しずつ増えても、 計算のページだけ閉じたままだと、問題集を閉じるたびに 小さな引っかかりが残る。私自身がそうでした。 計算を攻略することは、点を取るためだけでなく、 本番に向けて自信の足場を固めるためでもあります。
この記事では、設備屋として働きながら独学で給水装置工事主任技術者を 取った私が、水理計算の3パターンを「型」で解く考え方をまとめます。 公式の丸暗記はしません。 動水勾配の換算と、流量図の読み取り。この2つの型さえ押さえれば、 3パターンとも同じ動作で解けます。
この記事の結論
給水の水理計算で求めるのは、余裕水頭・流量・管口径の3種類だけです。 3つとも「動水勾配を出して、ウエストン流量図で読む」という 同じ型で解けます。公式を丸暗記する必要はありません。 計算は才能じゃなく型ゲーです。 そして、ここを早めに攻略しておくことが、本番までの自信につながります。
水理計算は「才能」じゃなく「型」で解ける
水理計算で答えとして問われるのは、 余裕水頭・流量・管口径の3つだけです。
これは知っておくと一気に楽になります。水理計算の問題は、 この3つのうち2つが条件として与えられて、残りの1つを求める。 それだけの構造です。つまり、出題のパターンは3種類しかありません。
そして3つとも、解く動作は共通しています。 「動水勾配を出す」「ウエストン流量図で読む」。 この2つの型を押さえれば、あとはどのパターンが来ても 同じ手順で追えます。私が型を覚えてから、水理計算が 「捨てる分野」ではなくなったのは、この共通点に気づいたからでした。
リクルド（旅する書庫番）
公式を覚えようとして無理だと思った。
でも「求めるのは3つだけ、解き方は1つ」と分かったら、急に軽くなった。
私も一時期、計算だけを後回しにしていました。 手をつけて初めて、勉強全体の自信が安定したんです。
まず「動水勾配の換算」を制す（ここが全部の土台）
水理計算でいちばん多い失点は、 動水勾配のパーミル（‰）換算ミスです。

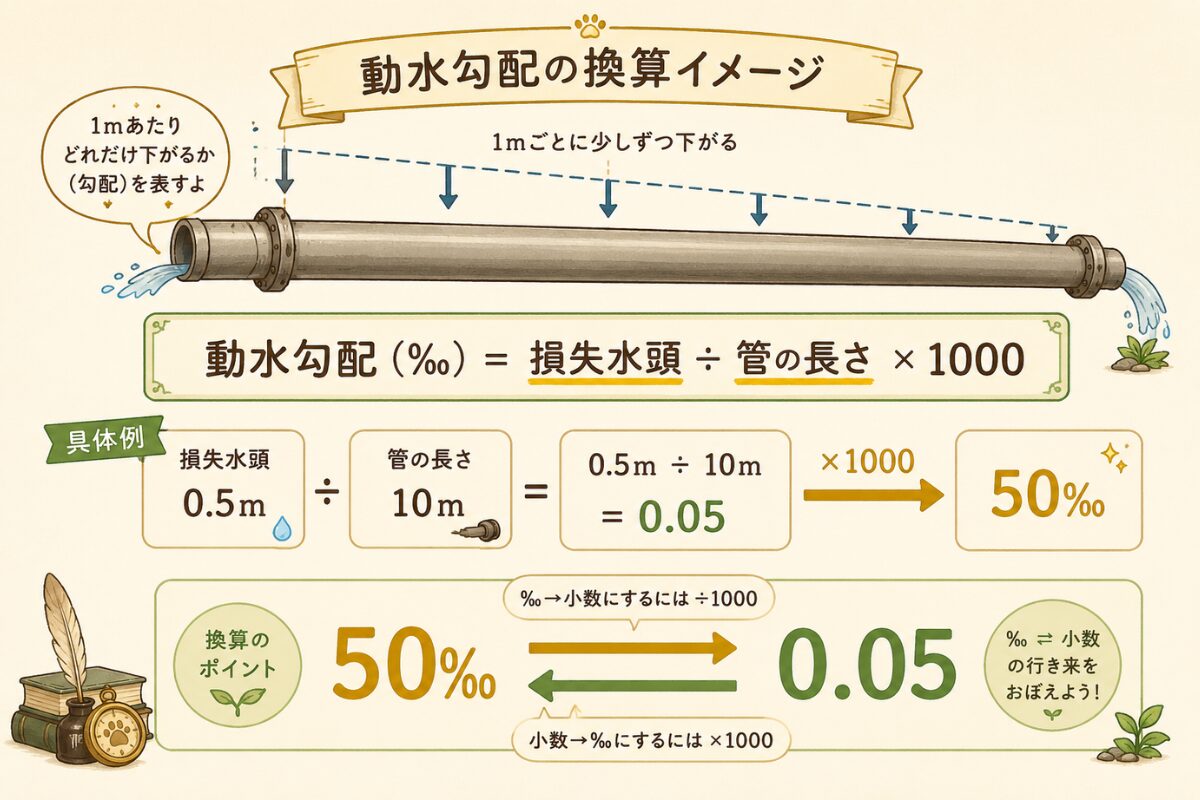

3パターンを解く前に、これだけは先に押さえてください。 動水勾配は、損失水頭が管の長さあたりどれだけ生じるかを表したもので、 数値が小さいので1000倍して千分率（‰、パーミル）で表します。
たとえば、管の長さ10mで損失水頭が0.5mなら、 0.5 ÷ 10 ＝ 0.05。これを1000倍して 50‰です。逆に、50‰は 「1mあたり0.05m下がる勾配」という意味になります。
損失水頭0.5m ÷ 管長10m ＝ 0.05
0.05 × 1000 ＝ 50‰
この「50‰ ＝ 0.05」という行き来を、体に入れておくこと。 ここの位取りを間違えると、せっかく手順が合っていても答えがずれます。 水理計算でいちばん転びやすいのが、この一点です。
スミス親方
勾配の読み違えは、寸法の読み違えと同じじゃ。
そこさえ外さなんだら、あとの段取りは素直に進むんじゃ。
パターン① 余裕水頭を求める
余裕水頭は「全水頭 −（損失水頭の合計 ＋ 立上り高さ）」で出ます。
余裕水頭を求める問題は、B点などの末端で 「どれだけ水頭が残るか」を計算します。 考え方はシンプルで、配水管の水圧水頭から、 途中で失われる分と、立ち上げる高さを引いていくだけです。
余裕水頭の型
- 配水管の水圧水頭（全水頭）を確認する
- 直管の損失水頭を出す（動水勾配を流量図で読み、管延長を掛ける）
- 分水栓・止水栓・メータ・給水栓などの器具損失を表から読んで足す
- 立上り高さを足す
- 全水頭から、②③④の合計を引く
王国オリジナルの簡略例で見てみます。 全水頭20m、直管損失0.78m （動水勾配60‰×管延長13m）、器具損失の合計1.77m、 立上り高さ3.0mとすると——
余裕水頭 ＝ 20 −（0.78 ＋ 1.77 ＋ 3.0）
＝ 約14m
引き算の組み立てさえ分かれば、 あとは表と図から数値を拾うだけです。
この型で実際の問題を解いてみる
令和2年度・問34、平成29年度・問35が、 まさにこの余裕水頭を求めるタイプです。 型を覚えたら、過去問ドットコムで本物を解いてみてください。
パターン② 流量を求める
流量は「使える水頭差 ÷ 管路長 → 動水勾配 → 流量図で読む」で出ます。
流量を求める問題は、与えられた水頭から動水勾配を逆算して、 その勾配と口径を流量図に当てて流量を読み取ります。 ここで「直管換算長」という言葉が出てきますが、 これは器具の損失を「直管なら何mぶんか」に置き換えた長さのことです。 難しく考えず、管路長に足すものと捉えれば大丈夫です。
流量の型
- 使える水頭差を出す （全水頭 − 立上り高さ − 確保したい余裕水頭）
- 管路長を出す （水平＋立上り＋器具の直管換算長）
- 動水勾配 ＝ 水頭差 ÷ 管路長 × 1000（‰）

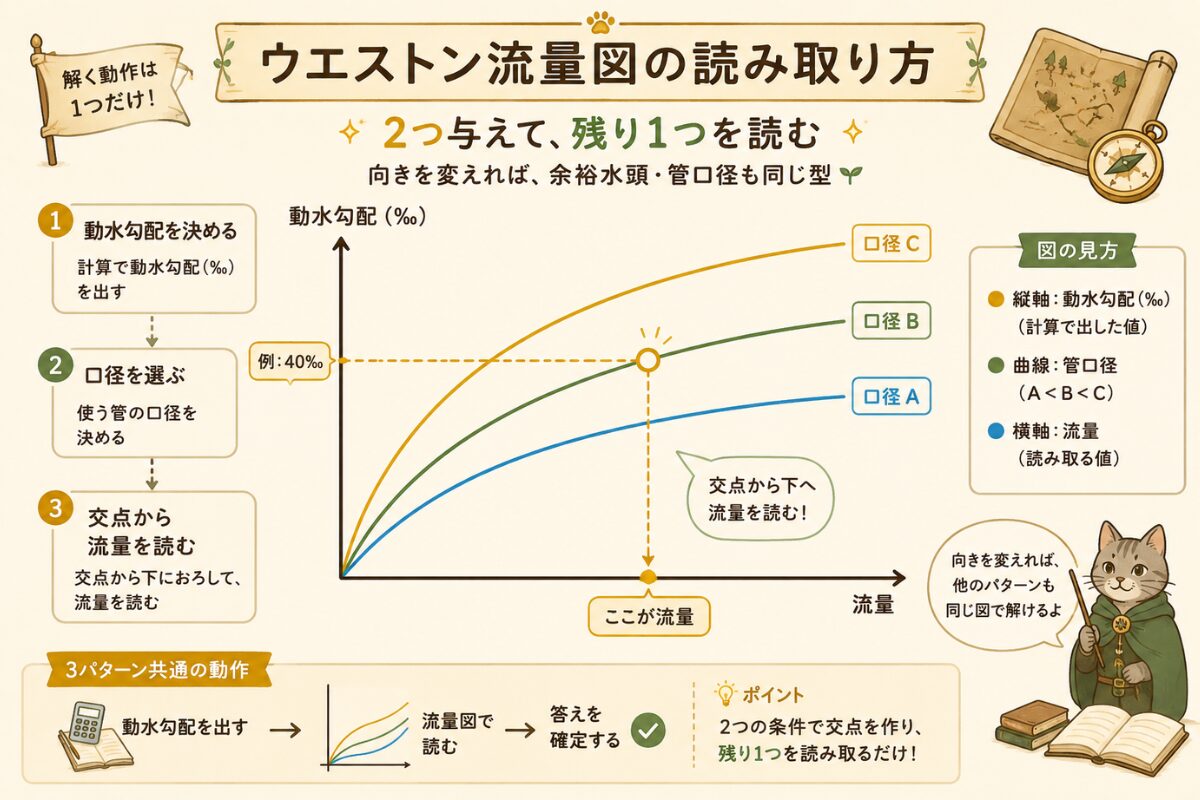

- その動水勾配と口径を流量図に当てて、流量を読む
簡略例だと、使える水頭差13m、管路長30m （水平21＋立上り2＋換算7）なら、 動水勾配は13 ÷ 30 × 1000 ＝ 約433‰。 この勾配と口径を流量図に当てて流量を読みます。
13m ÷ 30m × 1000 ＝ 約433‰
433‰ ＋ 管口径 → 流量図で流量を読む
ここで一つだけ補足します。流量そのものは、 式で正確に計算するのではなく、流量図から読み取って決めます。 型としては「動水勾配を出して、図で読む」まで。 読んだ値が、選択肢の近いものに合えば正解です。
リクルド（旅する書庫番）
「直管換算長」でビビっていた。
中身は「管の長さに足すもの」だった。言葉に負けてただけだった。
パターン③ 管口径・損失水頭を求める
管口径と損失水頭は、流量図の使う向きを変えるだけで、 型は同じです。
3つ目のパターンは、損失水頭を求めるか、 必要な管口径を求めるかです。どちらも、流量図を 「どの2つを与えて、どれを読むか」の向きが変わるだけで、 動作は①②と同じです。
損失水頭の型
流量と口径を流量図に当てて動水勾配を読み、 管延長を掛けます。
たとえば48L/min（＝0.8L/s）を口径25mmで流すとき、 流量図で動水勾配を読み（仮に40‰）、 管延長20mを掛けると、総損失水頭は約0.8mになります。
40‰ ＝ 0.04
0.04 × 管延長20m ＝ 総損失水頭0.8m
管口径の型
許容できる損失水頭から動水勾配を出し、 流量とあわせて流量図に当て、 条件を満たす口径を選びます。
ここまで来ると分かると思いますが、 3パターンとも「動水勾配」と「流量図」を 行き来しているだけです。 覚える型は、本当に2つだけでした。
水理計算で、やらない方がいい3つ
遠回りを減らすために、避けたほうがいいことが3つあります。
いちばん避けたいのがこれです。型を覚えるには、 ある程度の時間がかかります。直前に詰め込もうとすると間に合わず、 自信のないまま本番を迎えることになります。 時間がかかる分野だからこそ、早めに少しずつ触れておくのが効きます。
公式の式を覚えようとすると消耗します。 本番で使うのは式ではなく流量図です。 覚えるべきは「動水勾配を出して、図で読む」という動作のほうです。
解説には相性があります。理解できないのは能力の問題ではなく、 その説明が合わなかっただけのことが多いです。 別の解説に変えるだけで、同じ問題が解けることがあります。
スミス親方
重い荷物ほど、後回しにすると肩にこたえる。
計算も同じ。早めに、少しずつ担いでおくのがええ。
こういう状態の人は、こう抜ける
今のつまずき方によって、抜け方は変わります。 自分がどれに近いか、当てはめてみてください。
まず動水勾配の換算（‰）だけ手に入れる。 これが3パターン共通の土台なので、 ここだけで拾える点が一気に増えます。
暗記をやめて、 「動水勾配を出す→流量図で読む」の動作に切り替える。 覚える量が減って、急に軽くなります。
別の解説に変えるか、詰まった一点をAIに分かるまで聞く。 相性を変えるだけで解けることがあります。
今日、3パターンのうち1問だけ解いてみる。 空白が一つ埋まるだけで、 勉強全体の手応えが変わってきます。
型を手に入れる方法｜過去問ドットコム → 分かるまで聞く
型は、解説を読んで、すぐ自分で解く。 これを繰り返すと身につきます。
私が水理計算の型を手に入れた流れは、シンプルでした。
私が当時やっていたこと
- 過去問ドットコムの解説を読む （解説は複数あって、自分に合うものを探せる）
- そのあとSATの動画解説を見て、もう一度自分で解く
ここで一つ伝えたいのは、 解説は一つではないということです。 過去問ドットコムには複数の人の解説が載っていることがあり、 ある人の説明では分からなくても、 別の人の説明だとすっと入ることがあります。 だから、まず別の解説に切り替えてみてください。
リクルド（旅する書庫番）
一つの解説で分からなくて落ち込んでいた。
別の解説を読んだら、同じ問題があっさり解けた。相性の問題だった。
そして、ここからが今の話です。当時の私はSATの動画で 補強していましたが、 今なら、詰まったところをAIに分かるまで聞けます。
動画解説は分かりやすい反面、一方通行です。 「この一行でなぜ動水勾配を使うのか」だけを聞きたくても、 動画には答えがありません。AIなら、その一点を 「なぜここで‰に直すの？」「この流量図はどう読むの？」と、 分かるまで何度でも掘れます。 お金をかけずに、当時の私より良い環境が、今はあります。
これは焦って高い教材を買う話ではありません。 今ある無料の手段で、つまずいた一点を解消できる、という話です。
よくある質問
A. 解けます。私も数学から長く離れた状態で始めました。 水理計算は、難しい数式を自分で立てるというより、 動水勾配を出して流量図から数値を読む作業がほとんどです。 「3つしか求められない」「動作は1つ」と分かれば、 文系でも十分に点が取れます。
A. 電卓の可否は試験の実施要項で決まっており、 年度や制度で変わることがあります。 「使える前提」で覚えるのではなく、 必ず受験年度の公式案内で確認してください。 手計算でも解ける範囲の出題が中心ですが、 本番の条件は事前に把握しておくと安心です。
A. 丸ごと捨てるのはもったいないです。 求められるのは3パターンだけで、しかも解き方は共通しています。 満点を狙う必要はありませんが、 「動水勾配の換算だけは押さえる」くらいの構えが ちょうどいいと感じています。
まとめ：計算は才能じゃなく型ゲー
給水装置工事主任技術者の水理計算で 私が伝えたいことは、シンプルです。
- 水理計算で求めるのは、 余裕水頭・流量・管口径の3種類だけ
- 3パターンとも 「動水勾配を出す→流量図で読む」の同じ型で解ける
- いちばん転びやすいのは動水勾配の パーミル（‰）換算。ここを先に固める
- ウエストン公式は丸暗記しない。 使うのは式ではなく流量図
- 型は、解説を読んで→すぐ解く、の繰り返しで入る
- 当時はSAT動画、今なら詰まった一点を AIに分かるまで聞ける
- 計算は時間がかかる分野。 後回しにせず早めに触れることが、 本番までの自信につながる
長老チャットラー
計算ができないんじゃない。型を知らなかっただけ。
求めるのは3つ、動作は1つ。そう分かれば、もう怖くない。
水理計算は、才能で決まるものではありません。 動水勾配と流量図、たった2つの型を手に入れれば、 3パターンとも同じ動作で追えます。 無理だと思って丸ごと捨てる前に、 まずは動水勾配の換算から触れてみてください。
焦らなくて大丈夫です。計算が全部できなくても合格はできます。 まずは動水勾配の‰換算と、3パターンの型からで十分です。
今日できる、小さな一歩
まずは動水勾配の換算を確認したあと、 水理計算の問題を1問だけ解いてみてください。 分からなければ解説を読み、詰まった一点をAIに聞く。 空白を一つ埋めるだけで十分です。
次は「同時使用水量」も型で攻略する
水理計算の型が掴めたら、もう一つの計算 「同時使用水量」も同じように型で解けます。 計算への苦手意識が消えたいまが、次に進むチャンスです。
同時使用水量など計算6パターンを見る今日は、動水勾配の換算を確認して1問に触れられたら十分です。 給水全体の進め方は、余力がある時の地図として置いておきます。
※本記事は筆者の実体験に基づく内容です。 計算問題の出題形式・解法・電卓の可否・試験範囲は、 年度や制度改定によって変わることがあります。 受験前には必ず公式の最新案内を確認してください。 掲載した数値例は、解き方の型を示すための簡略化した例であり、 実際の試験問題とは数値が異なります。 流量・損失水頭の読み取りは、 試験で配布される流量図によって決まります。
